蓄能罐式液控缓闭止回蝶阀

主要特点 Main Features

DK7K41H型蓄能罐式液控缓闭金属密封止回阀和DX7K41X型蓄能罐式液控缓闭橡胶密封止回阀是我公司引进国外先进技术研制而成的新产品。

它兼有闸阀和止回阀的功能，具有较完善的液压系统和电气控制系统，即可现场操作，也可远距离操作能实现泵阀联锁程序控制及微机集中控制能取代重锤式液控蝶阀，主要将重锤势能变为流体蓄能，节省了长期运行支承重锤所耗的能量，改善了液压系统的保压性能阀门可以全开、全闭、半开、也可以快关和缓闭，能按用户实际要求设定程序，有效的防止生产破坏性水锤，保证管线安全运行，是一种理想的控制设备。

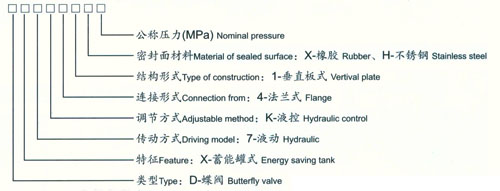

性能规范和型号意义

开阀时间(S) 　 阀门通径 可调?
≤1200 ≤1400
10-60 15-60
关阀时间(S) 快关 1.2-25 2.30
慢关 2-60 4-60
关阀角度 快关 65°±10°
慢关 25°±10°

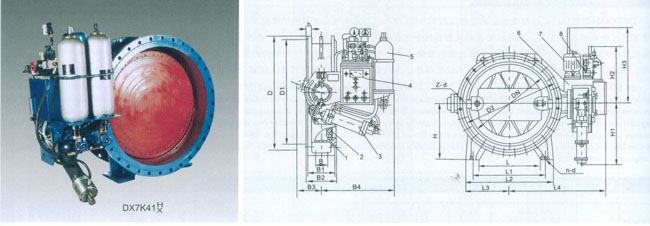

DX7K41H和DX7K41X型外形尺寸及连接尺寸

公称压力 PN(MPa) 公称通径 DN(mm) 主要连接尺寸
D D1 b L L1 L2 L3 L4
1.0 200 340 295 28 　 　 　 168 720
250 395 350 28 　 　 　 200 770
300 445 400 28 　 　 　 235 795
350 505 460 30 260 340 420 265 820
400 565 515 32 310 410 510 296 900
450 615 565 32 320 420 520 320 920
500 670 620 34 350 450 530 345 1010
600 780 725 36 400 565 640 414 1055
700 895 840 40 530 650 760 530.5 1070
800 1015 950 44 600 740 860 601.5 1130
900 1115 1050 46 668 820 950 664 1180
1000 1230 1160 50 728 900 1040 735 1240
1200 1455 1380 56 868 1070 1240 873 1250
0.6 1400 1630 1560 44 1000 1230 1430 957.5 1440
1600 1830 1760 48 1130 1400 1620 1097.5 1540
1800 2045 1970 50 1260 1550 1800 1212.5 1690
2000 2265 2180 54 1280 1700 1980 1347.5 1810
2200 2475 2390 60 1620 2040 2340 1660 2100
0.25 2400 2605 2540 38 1740 2070 2400 1687.5 2310
2600 2805 2740 40 1940 2270 2600 1887.5 2410

一、主要零件材料

部件名称 阀体蝶板 阀 轴 阀体密封圈 蝶板密封圈
材料 Material OX7K41X 灰铸铁 不锈钢 黄铜? 丁腈耐油橡胶
DX7K41H 碳素钢 不锈钢 合金钢 不锈钢

二、主要连接尺寸

主要连接尺寸 (mm)
B B1 B2 B3 B4 H H1 H2 H3 Z-d n-d
　 　 152 250 670 　 620 730 1300 8-22 　
　 　 250 250 670 　 620 730 1300 12-22 　
　 　 270 250 690 　 620 730 1300 12-22 　
　 100 290 250 690 320 620 730 1300 16-22 4-φ18
　 120 310 285 760 340 675 750 1300 16-26 4-φ22
　 134 330 285 760 370 675 750 1300 20-26 4-φ22
　 136 350 285 760 400 675 750 1300 20-26 4-φ26
　 158 390 285 760 460 675 750 1300 20-30 4-φ26
　 210 430 315 805 520 885 820 1300 24-30 4-φ26
　 220 470 315 805 580 885 820 1300 24-33 4-φ30
　 220 510 315 825 630 885 820 1300 28-33 4-φ30
130 280 550 355 885 690 925 890 1300 28-36 4-φ30
160 330 630 355 885 810 935 890 1500 32-39 4-φ33
180 370 710 405 920 920 1010 930 1500 36-36 4-φ36
220 420 790 405 920 1040 1010 970 1500 40-36 4-φ36
260 470 870 460 960 1140 1080 1460 1500 44-39 4-φ39
290 520 950 560 1030 1250 1080 1460 1500 48-42 4-φ39
300 530 1000 580 1150 1350 1230 1520 1700 52-42 4-φ39
690 1010 1100 580 1150 1420 1230 1520 1700 56-33 4-φ42
700 1110 1200 580 1150 1520 1230 1520 1700 60-33 4-φ42

　
　
　
　
