结构及用途

该阀是利用介质自身能量来调节管路的压力、通过调节减压导阀控制主阀的出压力，出口压力不因进口压力的变化而变化，亦不受出口用水量的变化而改变出口压力。密封性能可靠，安装、维护、调试、检查方便，使用寿命产。

特点

1、减压效果可靠。出品压力不受进口压力及流量变化的影响，既可减动压，又可减静压。
2、调试操作方便。只需调节先导阀的调节螺钉，就能获得精确、稳定的出口压力。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

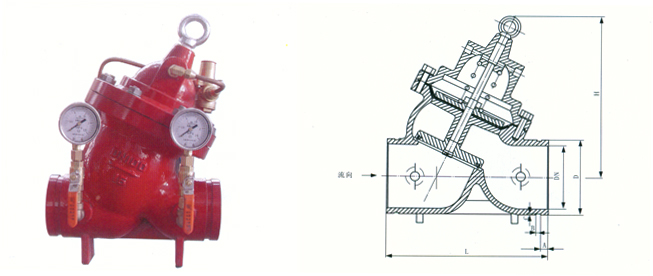

主要外形及连接尺寸

公称通径 DN（mm）	D	L	A	B	C	F	H
50	57	185	14.5	9.5	2.2	250	250
	60
65	76	200	14.5	9.5	2.2	300	270
80	89	225	14.5	9.5	2.2	315	295
100	108	305	16	9.5	2.2	340	310
	114
150	159	350	16	9.5	2.2	400	375
	165
	168
200	219	445	19	13	2.5	470	425
250	273	540	19	13	2.5	520	475
300	325	600	19	13	3.3	620	570
350	377	650	25	13	3.3	700	650
400	426	700	25	13	5.5	780	730
450	480	750	25	13	5.5	850	800
500	530	800	25	13	5.5	930	870
600	630	900	25	13	5.5	1100	950
