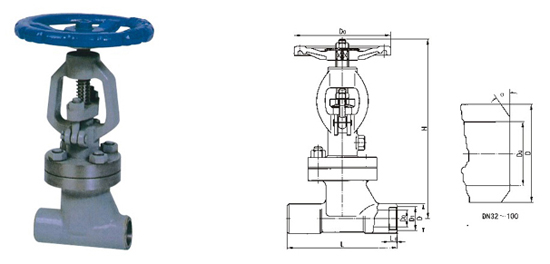

主要尺寸及重量

公称压力PN（MPa）	公称通径DN（mm）	主要外形尺寸及连接尺寸								重量（kg）
		L	H	D	D0	D1	L1	α	W
≤4.0	10	130	245	36	11	18.4	10	37。30’	120	6.5
	15	130	245	36	16	22.5	10	37。30’	120	7
	20	150	265	44	21	28.5	11	37。30’	160	7.8
	25	160	270	48	26	34.5	12	37。30’	200	8.5
	32	180	285	48	34	-	-	37。30’	200	12
	40	200	320	55	40	-	-	37。30’	240	15
	50	230	365	64	48	-	-	37。30’	320	25
	65	290	410	82	66	-	-	37。30’	300	39
	80	310	430	95	78	-	-	37。30’	300	50
	100	350	470	117	100	-	-	37。30’	350	64
	125	400	500	143	126	-	-	37。30’	350	72
	150	480	533	167	150	-	-	37。30’	400	84
≤6.4	10	130	245	36	10	18.4	10	37。30’	120	6.5
	15	130	245	36	15	22.5	10	37。30’	120	7
	20	150	265	44	20	28.5	11	37。30’	160	7.8
	25	160	270	48	25	34.5	12	37。30’	200	8.5
	32	180	280	48	33	-	-	37。30’	200	13
	40	200	320	55	39	-	-	37。30’	240	17
	50	230	365	64	48	-	-	37。30’	320	28
	65	290	410	82	65	-	-	37。30’	320	41
	80	310	430	95	76	-	-	37。30’	360	52
	100	350	470	117	98	-	-	37。30’	400	68
	125	480	500	143	123	-	-	37。30’	400	77
	150	480	533	167	148	-	-	37。30’	500	89
≤10.0	10	130	245	36	10	18.4	10	37。30’	120	7
	15	130	245	36	14	22.5	10	37。30’	120	7.6
	20	150	265	44	20	28.5	11	37。30’	160	8.7
	25	160	270	48	25	34.5	12	37。30’	200	10.5
	32	180	285	48	32	-	-	37。30’	200	16
	40	200	320	55	38	-	-	37。30’	240	22
	50	230	355	64	48	-	-	37。30’	320	33
	65	290	410	82	63	-	-	37。30’	320	47
	80	310	430	95	74	-	-	37。30’	360	61
	100	350	470	117	97	-	-	37。30’	400	73
	125	400	500	143	123	-	-	37。30’	400	79
	150	480	533	167	148	-	-	37。30’	500	94
