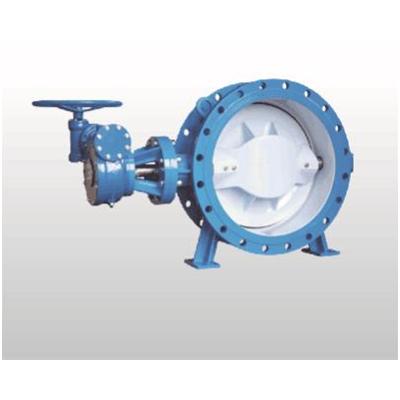

DC型软密封偏心法兰蝶阀D343X

DC型软密封偏心法兰蝶阀D343X
DC type soft seal eccentric flanged butterfly D343X
公称通径 Nominal diameter: DN50~6000mm
公称压力 Nominal pressure: PN0.6~2.0MPa
适用介质Applicable medium:水、污水、海水、酸碱等
Water, dirty water.sea water, acidand and alkali etc
适用温度 Applicable temperature:-45℃-150℃
驱动方式 Drive mode:手动、气动、电动 Hand operated,air operated,electrically operated
　

双偏心软密封蝶阀是通过蝶板作90℃旋转而进行启闭的一种阀门，它不仅可用作切断介质，还可用作调节介质的流量。化工待业的特别需要时，阀体、阀盖内腔可进行搪瓷。用于空间的蝶阀可采用手轮操作，用户需要时，可改用电动或气动操作；特殊埋地蝶阀，用操作杆操作。
双偏心软密封蝶阀是一种新型蝶阀，在蝶板全开时橡胶密封环完全脱离金属阀座，因而增加使用寿命。
对于DN l200及以下口径，阀体密封面采用独特的滚压技术，将不锈钢座圈压入阀体内/或堆焊口，而对于大口径(DN≥1 400)，则采用超音速喷涂阀体密封面，其结合强度可达50MPa。
橡胶密封圈与蝶板通过压圈作可调节紧固，使密封压缩量控制在最佳状态。
阀体、蝶板材料采用球墨铸铁，保证了阀门足够强度密封环采用橡胶及阀座圆锥密封面都使密封更可靠。


优秀的防腐性能ExcelIent corrosion protection
阀体、蝶板、压圈和支架内外表面喷涂环氧树脂。
Inside electrostatic epoxy resin powder coating or vitreous enamel)
upon request)，outside electrostatic epoxy resin powder coating
可靠的卫生性Reliable health nature
环氧树脂和橡胶符合卫生标准GB/Tl 7219-1998。
Epoxy resin powder is up to the health standard GB/Tl7219-1998
适用范围Scope of application
给排水、暖通及燃气系统以及化工、发电、冶金等行业的大型装置上和管线上。
Potable water supply and distribution，electric power plant，gas supply，warm-air system，smeltingplant,chemical industry
设计标准Design standard：DIN3354
连接法兰Flange：DIN2501等效于GB/Tl72416
结构长度Face to face dimensions：长型DIN3202(等效于IS05752)或短型BS51 55
连接中法兰Top flange：IS05211
工作温度Working temperature:丁腈橡胶NBR≤80℃三元乙丙EPDM
≤120℃氟橡胶FPM≤160℃
试验标准Testing standard:DIN3230 0r GB/Tl3927

　卧式安装结构示意图 　埋地安装结构示意图


　

技术性能Technical characteristic


　

公称通径Nominal diameter  DN150-2600mm
公称压力Nominal pressure 1.0MPa 1.6MPa 2.5MPa
壳体试验Strength testing  1.5MPa 2.4MPa 3.75MPa
密封试验Scaling testing  1.1MPa 1.76MPa 2.75MPa


　

主要零件材料Main components and maeterials


　

NO. 名称 Name  材料Material
1 阀体、蝶板 body disc  QT500-7表面喷涂环氧树脂QT500 with internal and external epoxy resin coating
2 上、下阀杆 stems  不锈钢：1Cr13、1Cr18Ni9Ti 或1Cr17Ni12Mo2Ti Stainless steel min.13%
3 导向套、密封套 bushing  青铜ZCuAL 10Fe3 Bronze ZCuAL 10Fe3
4 密封圈、O型密封圈 Seal ring O-ring  丁腈橡胶、三元乙丙或氟橡胶 NBR、EPDM or FPM

　
　
　
　
