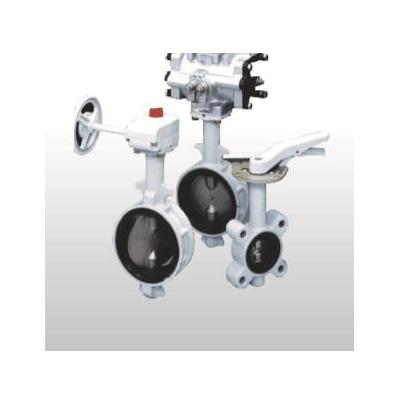

铝合金蝶阀

　

铝合金蝶阀
Aluminum alloy butterfly valve
公称通径 Nominal diameter: DN25~300mm
公称压力 Nominal pressure: PN1.0〜1.6MPa
适用介质 Applicable medium: 7jC、污水、海水 water,dirty water,sea water
适用温度 Applicable temperature: -45℃- 150℃

驱动方式 Drive mode:手动、气动、电动 Hand operated,air operated,electrically operated

性能参数



型号 适用蝶阀规格(mm/inch) 气缸进气孔 电磁阀
进气孔		 电气定
位器
进气		 进气孔
尺寸		 最大输
出力矩
(N.m)		 输出
转角
(r/min)		 气源
压力
(MPa)
PN1.0MPa PN1.6MPa
Qz5 启闭 50(2")-80(3") 50(2")-80(3") 2-M10深10
　		 G1/4"
　		 M10×1深10 G1/4"

　		 50 90°±2° 0.5
调节 -
QZ15 启闭 100(4")-150(6") 100(4")-150(6") 2-M10深10 G1/4" G1/4" 150 90°±2° 0.5
调节 -
QZ45 启闭 200(8")-250(10") 200(8")-250(10") 2-M12深15 G1/4" G1/4" 450 90°±2° 0.5
调节 2-M10深15 -
QZ85 启闭
300(12")-350(14")		 300(12") 2-M12深15 G1/4" G1/4" 850 90°±2° 0.5
调节 2-M10深15
　		 -
QZ150 启闭 400(16")-450(18") 350(14")-400(16") 2-M14深15 G3/8" G1/4" 1500 90°±2° 0.5
调节 2-M10深15 -
QZ200 启闭 - 450(18") 2-M14深15 G3/8" G1/4" 2000 90°±2° 0.5
调节 2-M10深15 -
QZ300 启闭 500(20")-600(24") 500(20") 2-M14深15 G3/8" G1/4" 3000 90°±2° 0.5
调节 2-M10深15 -
QZ500 启闭 700(28")-800(32") 600(24") 2-M14深15 G1/2" G1/2" 5000 90°±2° 0.5
调节 2-M10深15 - G1/4"



外形尺寸及重量



型号  尺寸 (mm)  重量
(kg)
A  B  C  D  E
QZ5  启闭  235  295  180  130  - 8
调节  320  265  325
QZl5  启闭  250  325  205  170  - 15
调节  320  290  345
QZ45  启闭  610  280  380  410  80  35
调节  610  280  400
QZ85  启闭  610  305  395  420  110  37
调节  610  305  400
QZl50  启闭  765  335  435  500  110  68
调节  765  345  400
QZ200  启闭  765  335  455  500  110  72
调节  765  345  400
QZ300  启闭  870  405  460  600  150  95
调节  870  415  400
QZ500  启闭  1230  630  450  640  175  140
调节  1230  430  400


PN10级中线对夹蝶阀法兰尺寸及安装尺寸表(见图1)



公称
通径 DN(mm) 		 尺寸 (am)
d0  D  D1  D2  D3*  D4  H*  f  N-d  B*  D5  D6  D7  B  S*  K*  So  T
50  57  165  125  102  59  50  4  3  4-Φ17.5  22  32  76 3  89  42  4  4  3.5  1.5
65  73  185  145  122  75  65  4  3  4-Φ17.5  24  46  89  108  44.7  5  5  4  1.5
80  89  200  160  133  91  80  4  3  8-Φ17.5  24  64  103 9  120  45.2  5  5  4  20
100  108  220  180  158  110  100  4  3  8-Φ17.5  26  86  135  150  52.1  5  5  4  1.0
125  133  250  210  184  135  125  4  3  8-Φ17.5  28  111  159  181  54  5  5  4  1.75
150  159  285  240  212  161  150  4  3  8-Φ22  28  135  188 4  208  55.8  6  5  4.5  1.25
200  219  340  295  268  221  208  5  3  8-Φ22  30  192  238 2  260  60.6  6  7  6  1.15
250  273  395  350  320  275  255  6  3  12-Φ22  32  242  292 4  320  65.3  6  9  8  2.35
300  325  445  400  370  327  308  6  4  12-Φ22  32  292  344  375  76.9  6  9  8  1.5
350  377  505  460  430  379  340  7  4  16-Φ22  34  322  375  405  76.5  7  10  9  1.25
400  426  565  515  482  429  405  7  4  16-Φ26  38  380  438  470  86.5  7  10  9  1.75
450  478  615  565  532  481  455  8  4  20-Φ26  42  428  489  521  105.6  7  10  9  1.7
500  529  670  620  585  532  505  8  4  20-Φ26  42  428  489  521  105.6  7  10  9  1.6
600  630  780  725  685  633  605  8  5  20-Φ30  50  527  654  693  152  7  10  9  2.0
700  720  895  840  800  723  705  9  5  24-Φ30  52  675  744  800  163  8  11  10  3.O
800  820  1015  950  905  823  810  9  5  24-Φ33  54  770  850  906  188  8  11  10  3.5


注：“*”尺寸为参考尺寸，也可以由选阀设计人员自定。

PN16级中线对夹蝶阀法兰尺寸及安装尺寸表(见图1)



公称
通径 DN(mm) 		 尺寸 (am)
d0  D  D1  D2  D3*  D4  H*  f  n-d  B*  D5  D6  D7  B  S*  K*  S0  T
50  57  165  125  102  59  50  4  3  4-Φ17.5  22  32  76.3  89  42  4  4  3.5  1.5
65  73  185  145  122  75  65  4  3  4-Φ17.5  24  46  89  108  44.7  5  5  4  1.5
80  89  200  160  133  91  80  4  3  8-Φ17.5  24  64  103.9  120  45.2  5  5  4  20
100  108  220  180  158  110  100  4  3  8-Φ17.5  26  86  135  150  52.1  5  5  4  1.0
125  133  250  210  184  135  125  4  3  8-Φ17.5  28  111  159  181  54  5  5  4  1.75
150  159  285  240  212  161  150  4  3  8-Φ22  28  135  188.4  208  55.8  6  5  4.5  1.25
200  219  340  295  268  221  208  5  3  8-Φ22  30  192  238.2  260  60.6  6  7  6  1.15
250  273  405  355  320  275  255  6  3  12-Φ26  32  242  292.4  320  65.3  6  9  8  2.35
300  325  460  410  370  327  308  6  4  12-Φ26  32  292  344  375  76.9  6  9  8  1.5
350  377  520  470  430  379  340  7  4  16-Φ26  34  322  375  405  76.5  7  10  9  1.25
400  426  580  525  482  429  405  7  4  16-Φ30  38  380  438  470  86.5  7  10  9  1.75
450  478  640  585  532  481  455  8  4  20-Φ30  42  428  489  521  105.6  7  10  9  1.7
500  529  715  650  585  532  505  8  4  20-Φ33  42  428  489  521  105.6  7  10  9  1.6
600  630  840  770  685  633  605  8  5  20-Φ36  50  527  654  693  152  7  10  9  2.0


注：“*”尺寸为参考尺寸，也可以由选阀设计人员自定。





规格  1.0MPa  1.6MPa
双头螺柱
(适用“A”型蝶阀) 		 六角螺柱
(适用“LT”型蝶阀) 		 双头螺柱
(适用“A”型蝶阀) 		 六角螺柱
(适用“LT”型蝶阀)
mm  inch  数量  直径× L1  总长 L  数量  直径× L1  数量  直径× L1  总长 L  数量  直径× L1
50  2  4  M16×110  130  4×2  M16×40  4  M16×110  130  4×2  M16×40
65  2.5  4  M16×120  140  4×2  M16×45  4  M16×120  140  4×2  M16×45
80  3  8  M16×120  140  8×2  M16×45  8  M16×120  140  8×2  M16×45
100  4  8  M16×130  150  8×2  M16×50  8  M16×130  150  8×2  M16×50
125  5  8  M16×130  150  8×2  M16×50  8  M16×130  150  8×2  M16×50
150  6  8  M20×140  165  8×2  M20×50  8  M20×140  165  8×2  M20×50
200  8  8  M20×150  175  8×2  M20×55  12  M20×150  175  12×2  M20×55
250  10  12  M20×160  185  12×2  M20×60  12  M24×160  185  12×2  M24×60
300  12  12  M20×170  195  12×2  M20×65  12  M24×170  200  12×2  M24×65
350  14  16  M20×170  195  16×2  M20×65  16  M24×170  200  16×2  M24×65
400  16  16  M24×190  220  16×2  M24×75  16  M27×200  230  16×2  M27×75
450  18  20  M24×220  250  20×2  M24×80  20  M27×220  254  20×2  M27×80
500  20  20  M24×260  290  20×2  M24×90  20  M30×260  294  20×2  M30×90
600  24  20  M27×290  324  20×2  M27×100  20  M33×290  334  20×2  M33×100
700  28  24  M27×300  334  -  -  20  M33×300  341  4×2  M33×90
800  32  24  M30×300  364  -  -  24  M36×330  375  -  -
900  36  24  M30×350  388  4×2  M30×100  -  -  -  -  -
1000  40  24  M33×370  411  4×2  M33×100  -  -  -  -  -


注：1、双头螺柱采用标准为GB898-88 bm=1.25d。
2、六角螺栓采用标准为GB5780-86。
3、900(36")、1000(40")PN1.0MPa及700(28")PN1.6MPa“A”型阀体二脖颈处采用六角螺栓连接，数量分别为4×2，列于六角螺栓栏中。

对照表



规格  D1  D  GB9112-88 DIN2501(德国)BS4504(英国)
ISO2084 SIO2531(国标准标)		 BS10-E(英国) ANSI 125(美国)
d  X  k  d  X  k  d  X  k  d  X  k
MPa
mm inch 1.0  1.6  1.0  1.6  1.0 1.6 1.0  1.6  1.0  1.6  1.0  1.6
50  2  120  23  16  16  1.0  1.0 125② 25② 16  16  1.0 1.0 125② 25② 15.9  0.7  114.3①  15.9  3.25  120.6②
65  2 5  136 2  26.5  16  16  0.85  0.85  145② 145② 16  16  0.85  0.85  145② 145② 15.9  0.7  127① 15.9  3.55  139.7②
80  3  160  18  16  16  1.0 1.0 160② 160② 16  16  1.0 1.0 160② 160② -  -  -  -  -  -
100  4  185  24.5  16  16  0.75  0.75  180① 180① 16  16  1.75  1.75  180① 180① 15.9  0.7  177.8① 15.9  1.55  190.5②
125  5  215  23  16  16  1.0 1.0 210① 210① 16  16  1.0 1.0 210① 210① 15. 9  O.83  209.58① 15.9  1.55  215.9②
150  6  238  25  20  20  1.5  1.5  240② 240② 20  20  1.5  1.5  240② 240② 19  1.48  234.95① 19  1.35  241.3②
200  8  295  25  20  20  2.5  2.5  295② 295 20  20  2.5  2.5  295② 295 19  1.55  292.1① 19  1.3  298.4②
250  10  357  29  20  24  1.0  1.5  350① 355② 20  24  1.0  1.5  350① 355② 19  4.3  355.6① 19  0.95  361.9②
300  12  407  29  20  24  1.0 1.0 400① 410② 20  24  1.0 1.0 400① 410② 22.2  1.6  406.4① 22.2  -  -
350  14  467  30  20  24  1.5  1.5  460① 470② 20  24  1.5  1.5  460① 470② -  -  -  -  -  -


注：1、规格尺寸为阀门通径尺寸：D1为阀门法兰孔中心分布圆尺寸；D为法兰孔直径。
2、各国法兰标准中的d代表螺栓直径；X代表孔与螺栓的最小间隙；K代表标准法兰孔中心分布圆尺寸。
*如果需要上表中国外标准法兰请在合同中注明。
　
　
　
