塑料蝶阀D71

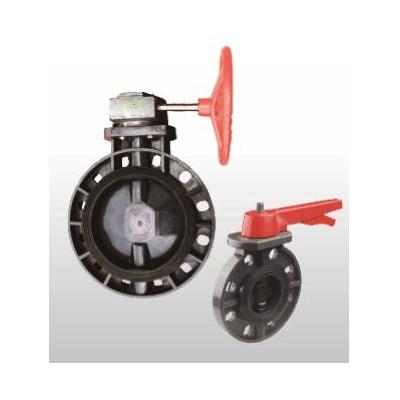

塑料蝶阀D71J
Plastic butterfly valve D71J
公称通径 Nominal diameter: DN50~600mm
公称压力 Nominal pressure: PN1.0~1.6MPa
适用介质Applicable medium:水、污水、海水、酸碱 water,dirty water,sea water,acidand and alkali
适用温度 Applicable temperature:-10℃-95℃
驱动方式 Drive mode:手动、气动、电动 Hand operated,air operated,electrically operated

　
　

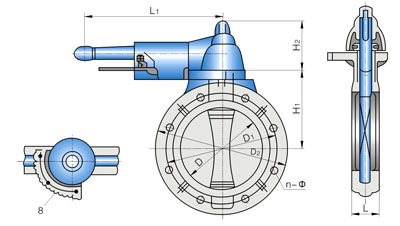

外形连接尺寸及重量Overall size and weight connection
CPVC、UPVC、RPP、PVDF、D71X-10S/F手柄式蝶阀

　

规格description 尺寸Dimension(mm) 工作压力(MPa)
　		 重量Weight(kg)  操作operate
　

工作温度
mm inch D D1 D2 L1 L H1 H2 n-①

RPP

 PVDF  CPVC

UPVC
D1 JIS DIN ANSI
25 1" 35 85 80 85 3.80 135 200 35 90 70 4-14 0.7 1.1 1.3 1.25 1.2 手柄式

RPP
14—100℃
PVDF
-40-135℃
CPVC
-40-95℃
UPVC
-10-70℃
32 1 1/4"  45 100 95 100 3.80 135 200 35 90 70 4-18 0.7 1.1 1.3 1.25 1.2
40 1 1/2"  47 110 105 110 3.88 150 200 39 86 70 4-18 0.7 1.2 1.5 1.4 1.3
50 2" 56 125 120 125 4.75 160 220 40 88 70 4-18 0.7 1.3 1.6 1.5 1.4
65 2 1/2"  71 145 140 145 5.50 185 220 46 100 70 4-18 0.7 1.4 1.7 1.3 1.5
80 3" 85 160 150 160 6.00 195 280 46 105 85 8-18 0.7 1.75 2.1 2 1.9
100 4" 105 180 175 180 7.50 215 280 54 118 85 8-18 0.6 2.1 2.5 2.4 2.3
125 5" 131 210 210 210 8.50 250 300 70 163 93 8-18 0.5 3.9 4.3 4.2 4.1
150 6" 153 240 240 240 9.50 285 300 74 176 93 8-22 0.5 4.4 5.2 5 4.8

　

CPVC、UPVC、RPP、PVDF、D371 X-10S/F蜗轮式蝶阀

　

规格description 尺寸Dimension(mm) 工作压力(MPa)
　		 重量Weight(kg)  操作operate
　

工作温度
mm inch D D1 D2 L1 L H1 H2 n-①

RPP

 PVDF  CPVC

UPVC
D1 JIS DIN ANSI
125 5" 131 210 210 210 8.50 250 300 70 163 93 - 0.5 7 7.4 7.3

7.2

 蜗轮式

RPP
14—100℃
PVDF
-40-135℃
CPVC
-40-95℃
UPVC
-10-70℃
150 6" 153 240 240 240 9.50 285 300 74 178 93 - 0.5 7.8 8.3 8.1 7.9
200 8" 204 295 290 295 11.75 340 180 87 210 93 - 0.4 14 18 17 15.8
250 10" 255 350 355 350 14.25 395 180 114 240 93 - 0.3 14 22 20.7 19.5
300 12" 307 400 400 400 17.00 445 180 114 270 93 - 0.3 21 30 28 25.5
350 14" 358 460 445 460 18.75 505 180 127 300 93 - 0.3 23 35 32.8 30
400 16" 389 515 510 515 21.25 580 240 140 350 108 - 0.3 33 44 41 38
450 18" 446 565 565 565 22.75 615 240 152 370 108 - 0.2 50 65 61 56.5
500 20" 494 620 620 320 25.00 670 260 152 400 108 - 0.2 70 91 85 79
600 24" 590 725 730 725 29.50 780 260 178 465 108 - 0.2 100 125 118 111


　

注：l、本厂生产的蝶阀为满足各种防腐行业需要，密封圈分为EPDE、lIR、FRM等。
　　2、本蝶阀系列法兰孔径按GB2555-81，1 0MPa标准。
　　3、D71X-10F标准型阀瓣为PVDF、密封为FEM、阀体为RPP。D71X一6S阀体阀瓣均为RPP、密封为EPDM。
　　4、D371X-10F标准型阀瓣为PVDF、密封为FEM、阀体为RPP。D371X一6S阀体阀瓣均为RPP、密封为EPDM。
　
　
　
