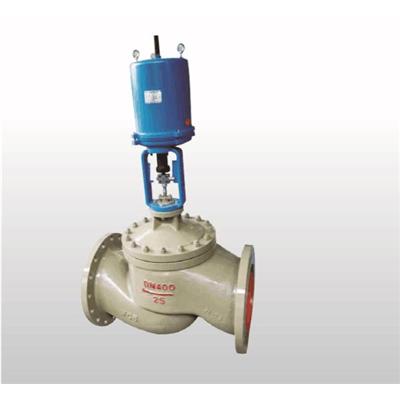

电动调节阀T941H

电动调节阀T941H
Electric control valve T941H
公称通径 Nominal diameter: DN25-DN600
公称压力 Nominal pressure: PN1.6〜32MPa
适用介质 Applicable medium:油、气 0il，steam
适用温度 Applicable temperature: -10℃- 550℃
驱动方式 Drive mode:气动、电动 Air operated,electrically operated
　

主要性能规范和使用范围

　

产品型号 公称压力 PN(MPa) 试验压力 (MPa) 工作压力 (MPa) 工作温度 (℃) 适用介质
壳体强度 密封 P54 P55 P57
J961H/Y-100 10 15 11 / / / ≤425 水、蒸汽、油品
J961 H/Y-200 20 30 22 / / /
J961 H/Y-250 25 38 28 / / /
J961 H/Y-320 32 48 36 / / /
J961Y—P54/100V 20 30 22 10 / / ≤540 蒸汽
J961Y—P54/140V 25 38 28 14 / /
J961Y—P54/170V 32 48 36 17 / /
J961Y—P55/100V 25 38 28 / 10 / ≤550
J961Y—P55/140V 32 48 36 / 14 /
J961Y—P55/170V / 53 39 / 17 /
J961Y-P57/100V / 48 36 / / 10 ≤570
J961Y—P57/140V / 55 40 / / 14
J961Y—P57/170V / 60 44 / / 17

　

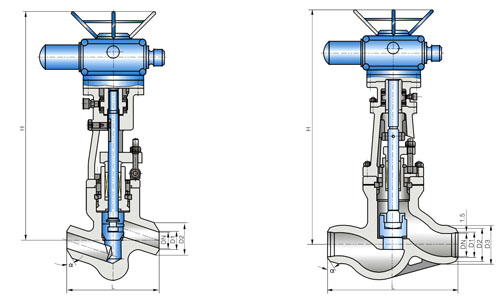

主要连接尺寸

　

公称通径 DN(mm) 尺寸 (mm)
L D1 D2 D3
　		 H
15 150 17 36 / 375° 518
20 135170 22 42 / 375° 518
25 135170 26 42 / 375° 518
32 170180 31 44 / 375° 560
40 230 38 60 / 375° 545
50(1) 250 50 82 / 32° 728
50(2) 320350 50 82 / 32° 748
65 370260 69 100 110 32° 829
80 400430470 84 108 130 32° 898
100 455560 107 144 165 32° 913

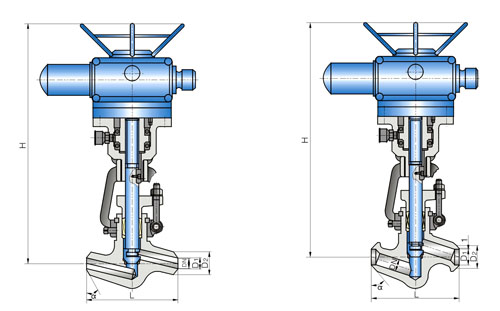

J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V
15 150 17 40 / 375° 518
20 135170 22 46 / 375° 518
25 135170 26 46 / 375° 518
32 170180 31 49 / 375° 560
40 230 38 60 / 375° 545
50(1) 250 50 90 / 32° 728
50(2) 320350 50 90 / 32° 748
65 370260 69 104 115 32° 829
80 400430470 84 110 140 32° 898
100 455560 107 148 170 32° 913
　
　
　
