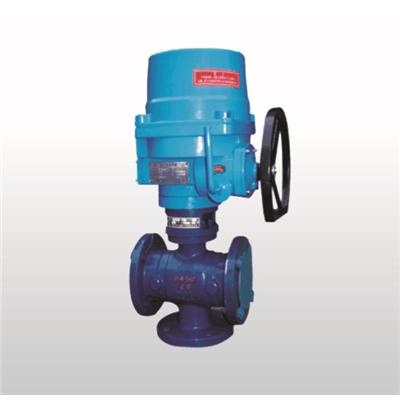

三通球阀Q944F

三通球阀Q944F
Tee ball valve Q944F
公称通径 Nominal diameter: DN5〜DN600
公称压力 Nominal pressure: PN1.0〜4.0MPa
适用介质 Applicable medium:水、油、气等 Water,oil,steam etc
适用温度 Applicable temperature: -45℃-150℃
驱动方式 Drive mode:手动、电动 Hand operated,electrically operated

Q44FC/Q44FP/Q45FR/Q45NC/Q45NP/Q45NR系列
　

　

阀门试验Valve test

　

试验项目Pilot project 试验介质Test medium 试验压力Test pressure
强度试验Strength test 水或煤油Water or kerosene 1.5倍公称压力
高压密封试验High-pressure sealing test 水或煤油Water or kerosene 1.1倍公称压力
低压密封试验Low-Pressure sealing test 空气air 0.6MPa

　

主要零件及材料Main parts and materials

　

件号Parts No. 件名File name 材料Material
1 阀体 WCB ZGOCrl8Ni9Ti ZGlCrl8Ni12Mo2Ti
2 侧体 WCB ZGOCrl8Ni9Ti ZGlCrl8Ni12Mo2Ti
3 球体 2Cr13 1Crl8Ni9Ti 1Crl8Nil2Mo2Ti
4 阀杆 2Cr13 1Crl8Ni9Ti 1Crl8Nil2Mo2Ti
5 密封座 聚四氟乙烯、增强聚四氟厶烯、尼龙、对位聚笨等
PTFE，PTFE，nylon，polyethylene bit stupid and so on
适用介质Suitable media 水、油Water，oil 硝酸类Nitric acid 硝酸类Nitric acid

　

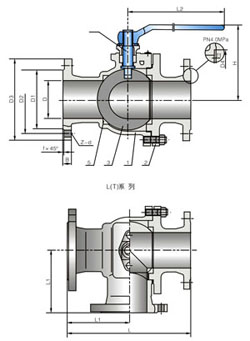

主要尺寸

　

压力
MPa 		 公称
通径
DN		 D3 D2 D1 D D4 B f f1 L L1 L2 H Z-φd 近似
重量
/kg
1.6 15 95 65 45 15
　		 14 2
　		 180 90 180 78 4-φ14 3
20 105 75 55 20
　		 14 2
　		 190 95 180 82 4-φ14 4
25 115 85 65 25
　		 14 2
　		 200 100 180 89 4-φ14 6
32 135 100 78 32
　		 16 2
　		 210 105 220 103 4-φ18 10
40 145 110 85 40
　		 16 3
　		 230 115 250 122 4-φ18 14
50 160 125 100 50
　		 16 3
　		 250 125 350 133 4-φ18 20
80 195 160 135 80
　		 20 3
　		 310 155 350 176 8-φ18 30
100 215 180 155 100
　		 20 3
　		 350 175 500 205 8-φ18 45
2.5 15 95 65 45 15
　		 16 2
　		 180 90 180 78 4-φ14 3
20 105 75 55 20
　		 16 2
　		 190 95 180 82 4-φ14 4
25 115 85 65 25
　		 16 2
　		 200 100 180 89 4-φ14 65
32 135 100 78 32
　		 18 2
　		 210 105 220 103 4-φ18 11
40 145 110 85 40
　		 18 3
　		 230 115 250 122 4-φ18 15
50 160 125 100 50
　		 20 3
　		 250 125 350 133 4-φ18 21.5
80 195 160 135 80
　		 22 3
　		 310 155 350 176 8-φ18 35
100 230 190 160 100
　		 24 3
　		 350 175 500 205 8-φ23 49
4.0 15 95 65 45 15 40 16 2 4 180 90 180 78 4-φ14 3
20 105 75 55 20 51 16 2 4 190 95 180 82 4-φ14 4
25 115 85 65 25 58 16 2 4 200 100 180 89 4-φ14 65
32 135 100 78 32 66 18 2 4 210 105 220 103 4-φ18 11
40 145 110 85 40 76 18 3 4 230 115 250 122 4-φ18 15
50 160 125 100 50 88 20 3 4 250 125 350 133 4-φ18 21.5
80 195 160 135 80 121 22 3 4 310 155 350 176 8-φ18 35
100 230 190 160 100 150 24 3 45 350 175 500 205 8-φ23 49
　
　
　
