气动球阀Q641F |
|
 |

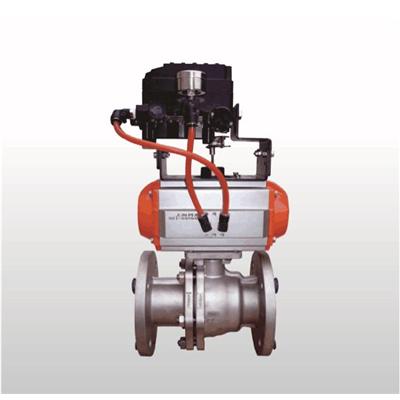

气动球阀Q641F
Pneumatic ball valve Q641F
公称通径 Nominal diameter: DN15〜DN600
公称压力 Nominal pressure: PN1.0〜16MPa
适用介质 Applicable medium:水、油、气等 Water,oil,steam etc
适用温度 Applicable temperature: -45℃-150℃
驱动方式 Drive mode:手动、电动 Hand operated,electrically operated |
| |
 |
| |
|
主要性能
|
型号 |
公称压力 PN/MPa |
试验压力 /MPa |
适用温度 /℃ |
适用介质 |
|
壳体 |
液体密封 |
|
FQ647AF-6、Q647F-6 |
0.6 |
0.9 |
0.66 |
≤350 |
高炉煤气灰、污水、废渣、 泥浆，含尘 (颗粒)气体等 |
|
FQ647AF-6C |
主要零件材料
|
型号 |
零件名称 |
|
阀体 |
球体、阀杆 |
密封圈 |
0形圈 |
|
FQ647AF-6、Q647F-6 |
灰铸铁 (HT200) |
2Cr13 |
增强聚四氟乙烯 |
氟橡胶 |
|
FQ647AF-6C |
碳素钢铸件 |

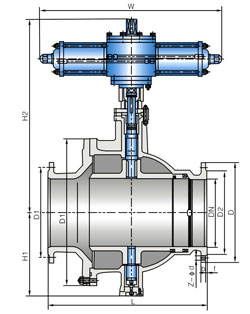

主要尺寸及重量
|
公称通径 DN/mm |
尺寸 /mm |
重量 /kg |
|
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H1 |
H2 |
L0 |
|
200 |
500 |
315 |
280 |
255 |
22 |
3 |
8-18 |
255 |
730 |
812 |
300 |
|
250 |
600 |
370 |
335 |
310 |
24 |
3 |
12-18 |
310 |
800 |
812 |
370 |
|
300 |
700 |
435 |
395 |
362 |
24 |
4 |
12-23 |
370 |
852 |
812 |
440 |
|
350 |
800 |
485 |
445 |
412 |
26 |
4 |
12-23 |
440 |
920 |
812 |
770 |
|
400 |
900 |
535 |
495 |
462 |
28 |
4 |
16-23 |
490 |
1050 |
1020 |
880 |
|
500 |
1000 |
640 |
600 |
568 |
30 |
4 |
16-23 |
610 |
1100 |
1020 |
1100 |
|
|
