结构及用途

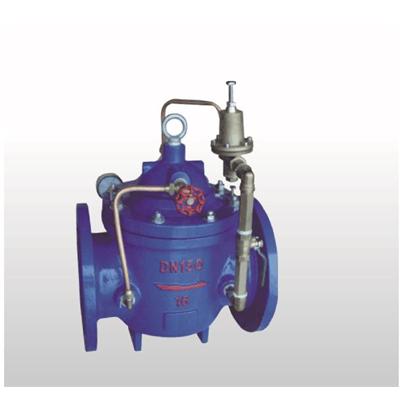

该阀由主阀2、导阀1、针阀5、球阀3与压力表4等组成。减压阀主要控制主阀的固定出口压力，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变出口压力。适用于工业给水、消防供水及生活用水管网系统。
主要技术参数
|
公称压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
壳体试验压力 |
1.5MPa |
2.4MPa |
3.75MPa |
|
密封试验压力 |
1.1MPa |
1.76MPa |
2.75MPa |
|
最大入口压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
出口压力可 调节的范围 |
0.09-0.8MPa |
0.10-1.2MPa |
0.15-1.6MPa |
|
工作温度 |
≤ 80℃ |
|
适作介质 |
清水、原水 |

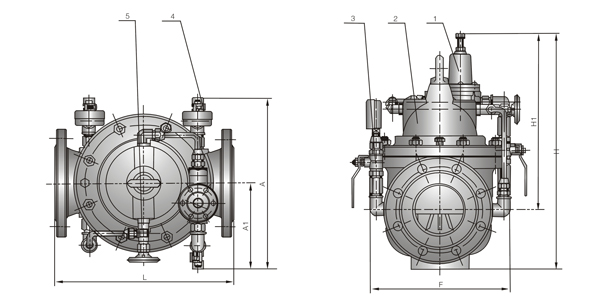

主要外形尺寸
|
公称通径 DN(mm) |
L |
A |
A1 |
H |
H1 |
F |
|
20 |
180 |
292 |
136 |
342 |
247 |
116 |
|
25 |
180 |
292 |
136 |
342 |
247 |
116 |
|
32 |
180 |
292 |
136 |
342 |
247 |
116 |
|
40 |
240 |
330 |
155 |
395 |
278 |
170 |
|
50 |
240 |
330 |
155 |
395 |
278 |
170 |
|
65 |
250 |
350 |
165 |
405 |
298 |
180 |
|
80 |
285 |
365 |
175 |
430 |
313 |
210 |
|
100 |
360 |
410 |
195 |
510 |
350 |
275 |
|
125 |
400 |
455 |
220 |
560 |
365 |
310 |
|
150 |
455 |
475 |
230 |
585 |
420 |
355 |
|
200 |
585 |
530 |
255 |
675 |
450 |
460 |
|
250 |
650 |
623 |
300 |
730 |
470 |
500 |
|
300 |
800 |
700 |
340 |
760 |
490 |
580 |
|
350 |
860 |
840 |
415 |
840 |
526 |
640 |
|
400 |
960 |
880 |
430 |
91O |
570 |
715 |
|
450 |
1075 |
930 |
460 |
1030 |
610 |
780 |
|
500 |
1075 |
980 |
490 |
1135 |
665 |
830 |
|
600 |
1230 |
1060 |
530 |
1270 |
725 |
920 |
|
700 |
1650 |
1130 |
560 |
1460 |
865 |
980 |
|
800 |
1750 |
1230 |
610 |
1640 |
975 |
1050 |
法兰连接尺寸：
PN1.0MPa、PN1.6MPa按GB4216.4/5-84标准
PN2.5MPa按GB9113.4-88标准
|
