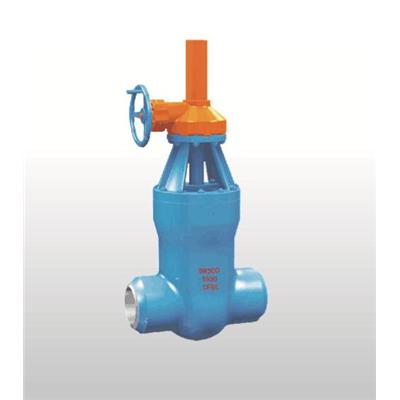

高压临氢闸阀Z561Y |
|
 |
高压临氢闸阀Z561Y
High pressure the hydrogen gate valves Z561Y
公称通径 Nominal diameter: DN5◦〜DN1200
公称压力 Nominal pressure: PN10~32MPa
适用介质 Applicable medium:油、气 Oil,steam
适用温度 Applicable temperature: -10℃- 650℃
驱动方式 Drive mode:手动、气动、电动 Hand operated,air operated,electrically operated |
|
 |
|
执行标准
1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-2000的规定。
2、结构长度按E101的规定或按用户提供尺寸。
3、焊接坡口按电力工业管理标准78DG的规定或按用户提供尺寸。
性能规范
|
型号 |
公称压力
PN(MPa) |
试验压力 (MPa) |
工作压力
(MPa) |
工作温度(℃) |
适用介质 |
|
强度试验 |
密封试验 /上密封试验 |
|
Z96/1/02Y-250 |
25 |
37.5 |
27.5 |
-
|
≤425 |
水、蒸汽 |
|
Z960/1/02Y -320 |
32 |
48.0 |
36.0 |
-
|
≤425 |
|
Z960/1/02Y-P54100 |
|
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽
|
|
Z960/1/02Y-P54170 |
|
48.0 |
36.0 |
P5417 |
≤540 |
主要零件材料
|
零件名称 |
材料牌号 |
|
阀体 |
WCB |
WC6 |
WC9 |
|
闸板 |
WCB |
WC6 |
WC9 |
|
阀盖 |
25 |
12Cr1MoVA |
|
阀杆 |
38CrMoAlA |
20Cr1MoVA |
|
阀座 |
25 |
12Cr1MoVA |
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
填料 |
增强柔性石墨 |
|
支架 |
WCB |
WCB或WC6 |
|
阀杆螺母 |
45(ZCuZn25a16Fe3Mn3) ZQA19-4 |
|
四开环 |
1Cr13 |
20Cr1M01VA |
说明
1、本焊接闸阀中部连接方式有法兰连接与自密封式两种。
2、阀体长度及焊接口尺寸倒角坡度可根据用户要求生产。
|
工作温度 |
V型≤540℃≤570℃；其余型≤425℃ |
|
阀体材料 |
V型铭钼钒钢ZG20CrMoV或ZG15CrMoV其余型WCB |
|
适用介质 |
水、蒸汽 |
主要尺寸和重量
|
型号 |
公称通径 DN(mm) |
尺寸 (mm) |
重量 (kg) |
|
L |
D |
D1 |
D2 |
H |
D0 |
Z61Y-250
Z61Y-320
Z60Y-250
Z60Y-320
Z60Y-P54140V
Z60Y-P54170V
Z61Y-P54140V
Z61Y-P57170V |
50 |
280 |
82 |
50 |
78 |
586 |
300 |
42 |
|
65 |
350 |
105 |
68 |
93 |
650 |
320 |
53 |
|
80 |
480 |
120 |
83 |
110 |
680 |
400 |
130 |
|
100 |
525 |
150 |
108 |
145 |
755 |
450 |
180 |
|
125 |
600 |
195 |
129 |
172 |
830 |
500 |
190 |
|
150 |
700 |
225 |
166 |
183 |
1050 |
550 |
320 |
|
175 |
750 |
255 |
166 |
183 |
1050 |
600 |
400 |
|
200 |
800 |
285 |
208 |
243 |
1050 |
650 |
420 |
|
225 |
850 |
300 |
208 |
243 |
1100 |
700 |
480 |
|
|
