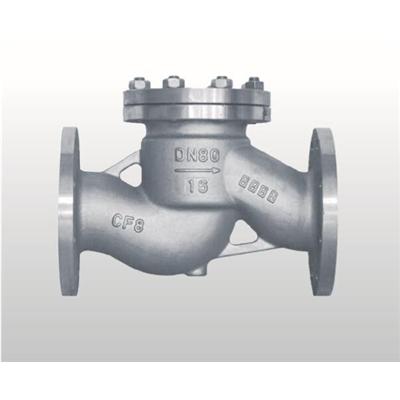

升降式止回阀H41H

升降式止回阀H41H
Lift check valves H41H
公称通径 Nominal diameter: DN50~DN1600
公称压力 Nominal pressure: PN10~100MPa
适用介质Applicable medium:水、污水、海水、油、气等
Water.dirty water,sea water.oil.steam etc
适用温度 Applicable temperature: -45℃- 450℃
　

设计与制造标准

　

设计与制造  GB/T12235
法兰尺寸  JB/T79GB/T9113
结构长度  GB/T12221
检验与试验  GB/T13927JB/T9092

　

性能规范
　

试验压力 (MPa)  公称压力 PN(MPa)
2.5  4.0  6.4  10.0
壳体强度试验  3.8  6.0 9.6  15.0
密封试验 (液)  2.8  4.4  7.0  11.0
密封试验 (气)  0.5～0.7
适用介质  C  P  R  I
水、油品、蒸汽  硝酸类  醋酸类  空气、水
适用温度 (℃)  ≤425  ≤200  ≤200  ≤550

　

主要零件材料

　

产品类型  零件名称
阀体、阀盖  阀瓣、阀座  垫片  紧固件
H41Y(C型)  WCB或25  H：25+铬不锈钢
Y：25+硬质合金 		 不锈钢带-柔性石墨
钢带石棉绕式垫片
缠绕垫片 		 优质碳钢
H41Y(I型)  铬钼钢  铬钼钢 +硬质合金  合金钢
H41Y(P型)  铬镍钛不锈钢  不锈钢
H41W(R型)

　

主要外形尺寸和连接尺寸
　

公称压力 PN(MPa)  公称通径
DN(mm) 		 L  H  D  D1  D2  D6  b  f  f1  z-Φd
2.5  15  130  100  95  65  45
　		 16  2
　		 4-Φ14
20  150  105  105  75  55
　		 16  2
　		 4-Φ14
25  160  120  115  85  65
　		 16  2
　		 4-Φ14
32  180  130  135  100  78
　		 18  2
　		 4-Φ18
40  200  135  145  110 85
　		 18  3
　		 4-Φ18
50  230  149  160  125  100
　		 20  3
　		 4-Φ18
80  310  169  195  160  135
　		 22  3
　		 8-Φ18
100  350  194  230  190  160
　		 24  3
　		 8-Φ23
150  480  255  300  250  218
　		 30  3
　		 8-Φ25
200  600  305  360  310  278
　		 34  3
　		 12-Φ25
4.0 15  130  100  95  65  45  40  16  2  4  4-Φ14
20  150  105  105  75  55  51  16  2  4  4-Φ14
25  160  120  115  85  65  58  16  2  4  4-Φ14
32  180  130  135  100  78  66  18  2  4  4-Φ18
40  200  135  145  11O  85  76  18  2  4  4-Φ18

　

公称压力 PN(MPa)  公称通径 DN(mm)  尺寸 (mm)
L  H  D  D1  D2  D6  b  f  f2  z-Φd
4.0 50  230  149  160  125  100  88  20  3  4  4-Φ18
80  310  169  195  160  135  121  22  3  4  8-Φ18
100  350  194  230  190  160  150  24  3  4.5  8-Φ23
150  480  255  300  250  218  204  30  3  4.5  8-Φ25
200  600  305  375  320  282  260  38  3  4.5  12-Φ30
6.4  15  210  100  105  75  55  40  18  2  4  4-Φ14
20  230  110  125  90  68  51  20  2  4  4-Φ18
25  230  125  135  100  78  58  22  2  4  4-Φ18
32  260  140  150  110  82  66  24  2  4  4-Φ23
40  260  168  165  125  95  76  24  3  4  4-Φ23
50  300  170  175  135  105  88  26  3  4  4-Φ23
80  380  205  210  170  140  121  30  3  4  8-Φ23
100  430  230  250  200  168  150  32  3  4.5  8-Φ25
150  550  265  340  280  240  204  38  3  4.5  8-Φ34
200  650  310  405  345  300  260  44  3  4.5  12-Φ34
10.0 15  210  100  105  75  55  40  20  2  4  4-Φ14
20  230  110  125  90  68  51  22  2  4  4-Φ18
25  230  125  135  100  78  58  24  2  4  4-Φ18
32  260  140  150  110  82  66  24  2  4  4-Φ23
40  260  168  165  125  95  76  26  3  4  4-Φ23
50  300  170  195  145  112  88  28  3  4  4-Φ25
80  380  205  230  180  148  121  34  3  4  8-Φ25
100  430  230  265  210  172  150  38  3  4.5  8-Φ30
150  550  265  3540  290  250  204  46  3  4.5  12-Φ34
200  650  310  430  360  312  260  54  3  4.5  12-Φ41
　
　
　
