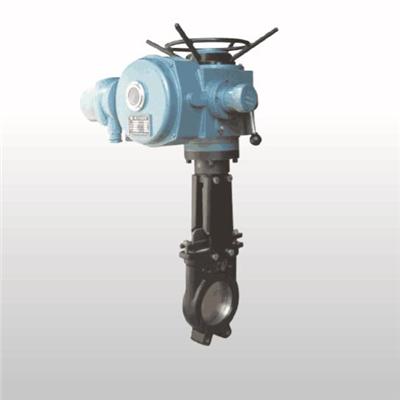

电动浆液闸阀

电动浆液闸阀

电动浆液闸阀
Electric slurry gate valve
公称通径 Nominal diameter: DN50~DN1200
公称压力 Nominal pressure: PN1.0~2.5MPa
适用介质 Applicable medium:水、污水、污泥、浆液等 Water, sewage, sludge, slurry, etc.
适用温度 Applicable temperature: ≤150℃
驱动方式 Drive mode:手动、电动、气动 Hand operated,electrically operated,pneumatic

　

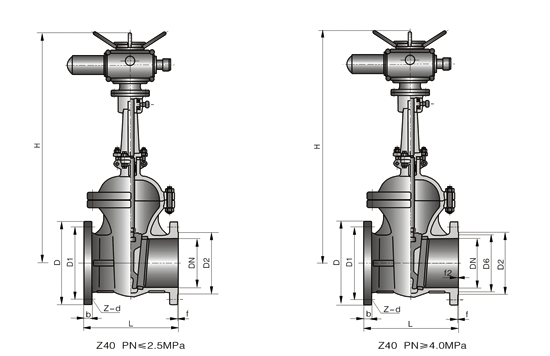

主要尺寸及重量

　

公称通径 DN(mm)  尺寸 (mm)  电动装置 型号  重量 (kg)

L

D

D1

D2

b

f

Z-d

H
Z940H/Y-16C    Z940Y-16P    Z940Y-16R     Z940W-16P     Z940W-16R     Z940Y-16I    Z941 -16C Z941Y-16P
Z941Y-16R Z941W-16P Z941W-16R Z941Y-16I
40  200  145  110  85  16  3  4-18  595  DZW15  56
50  250  160  115  100  16  3  4-18  653  DZW20  59
65  265  180  145  120  18  3  4-18  665  DZW20  62
80  280  195  160  135  20  3  8-18  725  DZW20  74
100  300  215  180  155  20  3  8-18  787  DZW20  92
150  350  280  240  210 24  3  8-23  955  DZW30  161
200  400  335  295  265  26  3  12-23  1105  DZW30  219
250  450  405  355  320  30  3  12-25  1343  DZW45  376
300  500  460  410  375  30  3  12-25  1516  DZW60  484
350  550  520  470  435  34  4  16-25  1678  DZW60  695
400  600  580  525  485  36  4  16-30  1849  DZW90  977
450  650  640  585  545  40  4  20-30  1937  DZW90  1033
500  700  705  650  608  44  4  20-34  2234  DZW120  1087
600  800  840  770  718  48  5  20-41  2432  DZW180  1357
700  900  910  840  788  50  5  24-41  2489  DZW250  1481
800  1000  1020  950  898  52  5  24-41  2643  DZW350  1845


　

注： 1、型号前加K为抗硫系列。2、DN700、DN800可选择Z942型


　

主要尺寸及重量
　

公称通径 DN(mm)  尺寸 (mm)  电动装 置型号  重量 (kg)
L  D  D1  D2  b  f  Z-d  H
Z940H/Y-25C Z940Y-25P Z940Y-25R Z940W-25P Z940W-25R Z940Y-25I Z941 -25C Z941Y-25P Z941Y-25R Z941W-25P Z941W-25R Z941Y-25I
40  200  145  110  85  18  3  4-18  595  DZWl5  60
50  250  160  125  100  20  3  4-18  653  DZW20  64
65  265  180  145  120  22  3  8-18  665  DZW20  65
80  280  195  160  135  22  3  8-18  725  DZW20  79
100  300  230  190  160  24  3  8-23  787  DZW20  98
125  325  270  220  188  28  3  8-25  902  DZW30  154
150  350  300  250  218  30  3  8-25  955  DZW30  168
200  400  360  310  278  34  3  12-25  1105  DZW45  219
250  425  425  370  332  36  3  12-30  1343  DZW45  390
300  450  485  430  390  40  4  12-30  1516  DZW60  505
350  550  550  490  448  44  4  16-30  1678  DZW60  736
400  600  610 550  505  48  4  16-34  1849  DZW90  1027
450  650  660  660  555  50  4  16-34  1937  DZW90  1139
500  700  730  770  610  52  4  20-34  2243  DZWl20  1228
600  800  840  875  718  56  5  20-41  2432  DZWl80  1502
700  900  955  990  815  60  5  20-41  2489  DZW250  1617
800  1000  1070
　		 930  64  5  24-48  2643  DZW350  1923


　

注： DN700、DN800可选择Z942型。

主要尺寸及重量
　

公称通径 DN(mm)  尺寸 (mm)  电动装 置型号  重量 (kg)
L  D  D1  D2  D6  b  Z-d  f  f2  H
Z940H/Y-40 Z940Y-40P Z940Y-40R Z940W-40P Z940W-40R Z940Y-40I Z941 -40 Z941Y-40P Z941Y-40R Z941W-40P Z941W-40R Z941Y-40I
40  200  145  110  85  76  18  4-18  3  4  617  DZWl5  46
50  250  160  125  100  88  20  4-18  3  4  665  DZW20  58
65  280  180  145  120  110  22  8-18  3  4  680  DZW20  68
80  31O  195  160  135  121  22  8-18  3  4  752  DZW20  80
100  350  230  190  160  150  24  8-23  3  45  846  DZW30  108
150  450  300  250  218  204  30  8-25  3  45  1087  DZW45  258
200  550  375  320  282  260  38  12-30  3  45  1243  DZW45  366
250  650  445  385  345  313  42  12-34  3  45  1429  DZW60  472
300  750  510  450  408  364  46  16-34  4  45  1608  DZW90  673
350  850  570  51O  465  422  52  16-34  4  5  1738  DZW90  804
400  950  655  585  535  474  58  16-41  4  5  1897  DZWl20  1081
450  1050  680  61O  560  524  60  20-41  4  5  2104  DZWl80  1259
500  1150  755  670  612  576  62  20-489  4  5  2401  DZWl80  1348


　

公称通径 DN(mm) 尺寸(mm) 电动装 置型号 重量 (kg)
L D D1 D2 D6 b Z-d f f2 H
Z940H/Y-64  Z940Y-64P  Z940Y-64R  Z940W-64P  Z940W-64R  Z940Y-64I  Z941H/Y-64  Z941Y-64P  Z941Y-64R  Z941W-64P  Z941W-64R  Z941Y-64I
50 250 175 135 105 88 26 423 3 4 667 DZW20 68
65 280 200 160 130 110 28 823 3 4 685 DZW20 72
80 310 210 170 140 121 30 823 3 4 748 DZW30 88
100 350 250 200 168 150 32 825 3 4.5 845 DZW30 117
150 450 340 280 240 204 38 834 3 4.5 1009 DZW45 314
200 550 405 345 300 260 44 1234 3 4.5 1253 DZW60 432
250 650 470 400 345 313 48 1241 3 4.5 1449 DZW60 595
300 750 530 460 412 361 54 1641 4 4.5 1867 DZW90 721
350 850 595 525 475 422 60 1641 4 5 1931 DZW120 863
400 950 670 585 525 474 66 1648 4 5 2017 DZW180 1129
500 1150 800 705 640 576 70 2054 4 5 2456 DZW250 1493
600 1450 930 820 750 678 76 2058 5 6 2990 DZW300 1789
Z940H/Y-100  Z940Y-100P  Z940Y-100R  Z940W-100P  Z940W-100R  Z940Y-100I  Z941H/Y-100  Z941Y-100P  Z941Y-100R  Z941W-100P  Z941W-100R  Z941Y-100I
50 250 195 145 112 88 28 425 3 4 781 DZW20 78
65 280 220 170 138 110 32 825 3 4 830 DZW20 96
80 310 230 180 148 121 34 825 3 4 865 DZW30 126
100 350 265 210 172 150 38 830 3 4.5 1179 DZW30 134
150 450 350 290 250 204 46 1234 3 4.5 1201 DZW60 352
200 550 430 360 312 260 54 1241 3 4.5 1611 DZW90 484
250 650 500 430 382 313 60 1241 3 4.5 1903 DZW90 608
300 750 585 500 442 364 70 1648 4 4.5 2054 DZW120 757
350 850 655 560 498 422 76 1654 4 5 2132 DZW180 994
400 950 715 620 558 474 80 1654 4 5 2321 DZW250 1269
Z940H/Y-160C  Z940Y-160P  Z940Y-160R  Z940W-160P  Z940W-160R  Z940Y-160I  Z941H/Y-160C  Z941Y-160P  Z941Y-160R  Z941W-160P  Z941W-160R  Z941Y-160I
50 300 215 165 132 88 36 825 3 4 905 DZW20 101
65 340 245 190 152 110 44 830 3 4 968 DZW20 137
80 390 260 205 168 121 46 830 3 4 978 DZW30 167
100 450 300 240 200 150 48 834 3 4.5 1043 DZW30 211
125 525 355 285 238 176 60 841 3 4.5 1248 DZW60 424
150 600 390 318 270 204 66 1241 3 4.5 1394 DZW90 588
200 750 480 401 345 260 78 1248 3 4.5 1621 DZW120 839
250 580 580 485 425 313 88 1254 3 4.5 2010 DZW180 896
300 665 665 570 510 364 100 1654 3 4.5 2168 DZW250 1179

注：根据用户需要可提供气动和齿轮传动闸阀产品。
　
　
　
